Солнечные батареи на катере и лодке: как выбрать, рассчитать и установить

Солнечная панель на борту полезна не сама по себе, а как источник подзарядки аккумулятора. Пока судно стоит на якоре или идет малым ходом, она может компенсировать расход эхолота, навигации, освещения, помпы, связи, автохолодильника и другой бортовой техники. Для рыбалки на Оби, Новосибирском водохранилище или удаленных озерах это особенно удобно. Зависимость от береговой розетки уменьшается, а двигатель реже приходится запускать только ради пополнения заряда.

Но поставить модуль на свободный участок палубы недостаточно. До покупки нужно посчитать суточное потребление, выбрать место без постоянной тени, согласовать контроллер с параметрами массива, типом АКБ, подобрать кабель с защитой. Ниже — практическая схема для небольших моторных лодок, катеров с бортовой сетью постоянного тока.

Какие задачи решает солнечная система на борту

На обычной моторной лодке фотоэлектрический модуль чаще работает как дополнительный источник энергии, а не как замена генератору двигателя. Днем он поддерживает сервисную батарею и восполняет часть расхода после ночной стоянки. При заглушенном моторе бортовыми приборами можно пользоваться дольше. Чем меньше средняя нагрузка, тем заметнее эффект.

Для рыболова это прежде всего питание эхолота, картплоттера, радиостанции, зарядных USB-розеток, ходовых или стояночных огней. На более оснащенном катере добавляются холодильник, водяная помпа, автоматика, аудиосистема. Компактная солнечная батарея обычно не заменяет полноценную зарядку тяговой АКБ электрического троллингового мотора. Такой привод расходует намного больше энергии, поэтому сначала считают энергобаланс.

Есть еще один полезный сценарий — судно несколько дней стоит без движения. При правильно настроенной зарядной системе солнечный источник способен поддерживать накопитель энергии. Он компенсирует небольшое собственное потребление электроники. Возможность такого режима нужно сверять с руководством контроллера, а также паспортом аккумулятора.

Как рассчитать нужную мощность

Начинать подбор с фразы «мне нужна панель на 100 Вт» неудобно: номинальная мощность ничего не говорит о вашем реальном расходе. Сначала составьте список оборудования. Для каждого прибора запишите мощность в ваттах, рядом — примерное время работы за сутки. Если в паспорте указан только ток, используйте формулу:

Энергия, Вт·ч = напряжение, В × ток, А × время, ч.

Например, эхолот потребляет 1,5 А от сети 12 В при работе в течение 8 часов. Его расчетный расход составит 144 Вт·ч. Аналогично считают свет, холодильник, связь, насосы, зарядку гаджетов. Значения складывают. Так получается суточный энергетический бюджет, который гораздо полезнее простой суммы мощностей всех устройств.

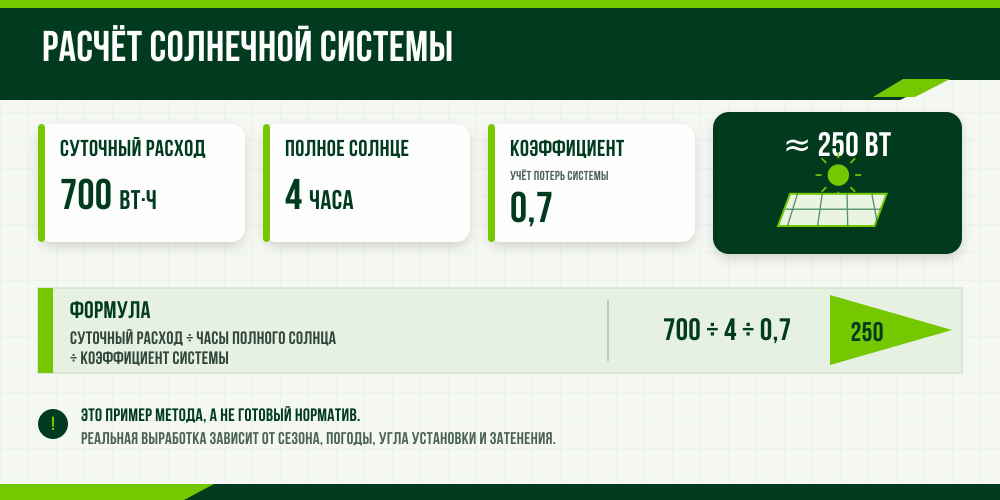

Следующий шаг — оценка солнечной генерации. Упрощенная формула для предварительного расчета выглядит так:

Мощность массива ≈ суточный расход / часы эквивалентного полного солнца / коэффициент системы.

Коэффициент учитывает нагрев, проводку, работу контроллера, неидеальный угол, прочие потери. Для примера возьмем 700 Вт·ч расхода, 4 условных солнечных часа при коэффициенте 0,7. Получим около 250 Вт. Это не готовый норматив для Новосибирска, а иллюстрация метода. Реальная выработка меняется по сезону, погоде, ориентации судна, затенению.

Запас нужен также по накопленной энергии. У АКБ разных типов различаются рабочие напряжения, зарядные профили, допустимая глубина разряда, температурные ограничения. Поэтому емкость выбирают не только по числу ампер-часов. Сначала определяют требуемые Вт·ч, затем сверяют допустимый режим с паспортом конкретной батареи.

Какой тип панели выбрать

На воде приходится учитывать не только ватт на квадратный метр. Палуба испытывает вибрацию, брызги, ветер, нагрев, случайные удары. Место установки тоже ограничено: то, что удобно на крыше кемпера, может мешать проходу по кокпиту или работе со снастями.

Для ПВХ-лодки переносной вариант часто практичнее постоянного монтажа на баллон. Не приходится приклеивать тяжелую конструкцию к гибкой поверхности, а во время стоянки модуль можно вынести на освещенное место. На катере с рубкой или таргой проще сделать стационарное крепление с защищенной кабельной трассой.

Из чего состоит система

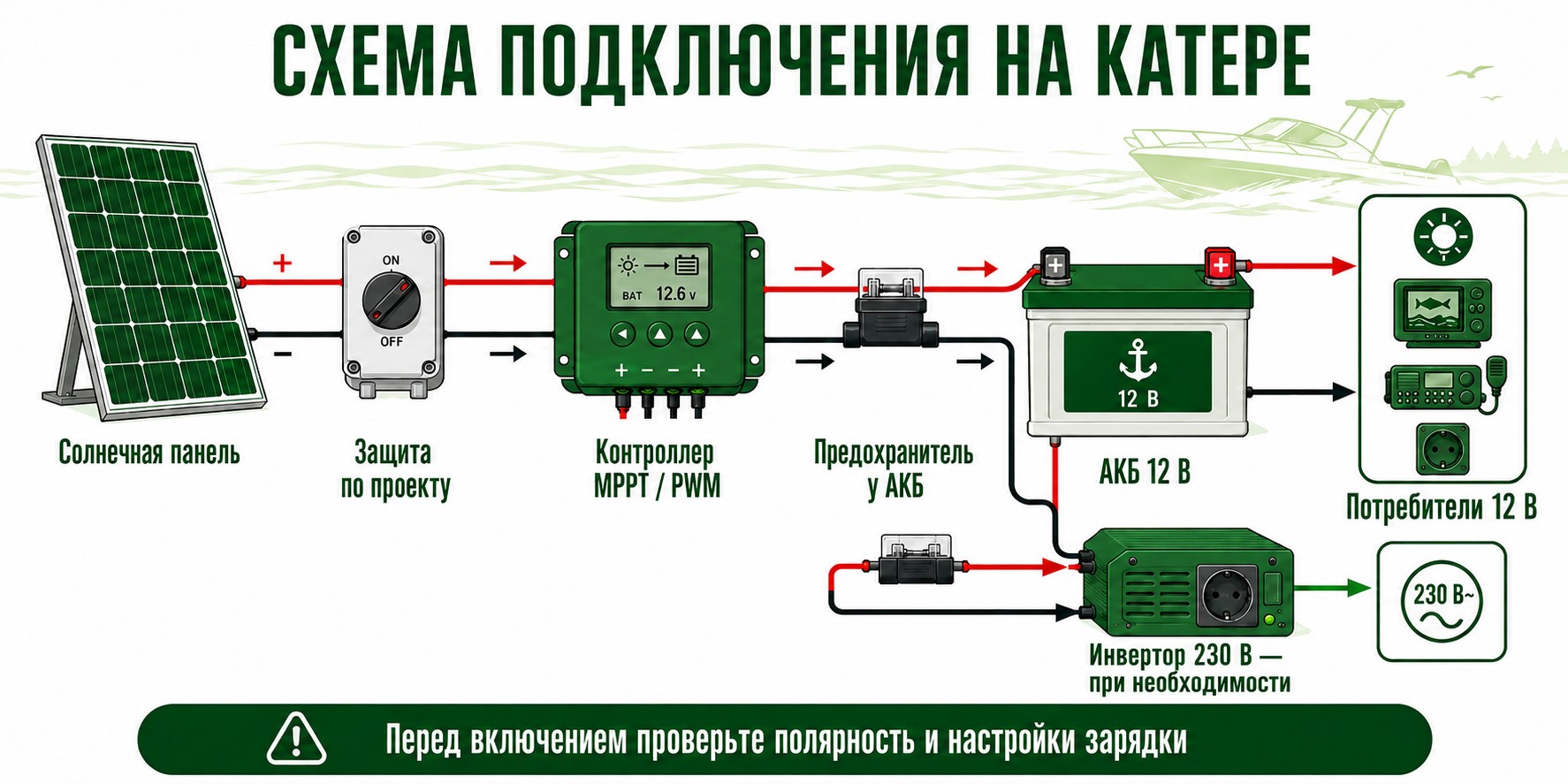

Базовая цепочка короткая: фотоэлектрический массив → контроллер заряда → аккумулятор → бортовые потребители. Между компонентами ставят предусмотренные проектом предохранители, автоматы или разъединители. Если требуется 230 В, к батарейной части добавляют инвертор, рассчитанный на нужную нагрузку.

Контроллер заряда согласует генерацию массива с режимом батареи. PWM-модели проще, но жестче связывают рабочее напряжение модуля с накопителем. MPPT-контроллер отслеживает точку максимальной мощности. Такой вариант обычно интереснее при ограниченной площади или переменном освещении. Однако одной надписи MPPT недостаточно для выбора. Проверяют допустимое входное напряжение, ток, мощность массива, поддерживаемые типы АКБ, настройки зарядного профиля.

У последовательного соединения панелей растет напряжение, у параллельного — ток. Обе схемы требуют расчета. Особенно внимательно смотрят на максимальное напряжение холостого хода Voc. На холоде оно может увеличиваться, но предел входа контроллера превышать нельзя. При параллельных ветвях учитывают суммарный ток, требования производителя к защите каждой линии.

Кабель подбирают по току, длине трассы, допустимому падению напряжения. На судне полезны стойкая к влаге изоляция, качественная опрессовка наконечников, защита от перетирания. Подходящий по форме разъем еще не гарантирует надежность в брызгах. Степень защиты, герметизация вводов, допустимый ток должны соответствовать месту установки.

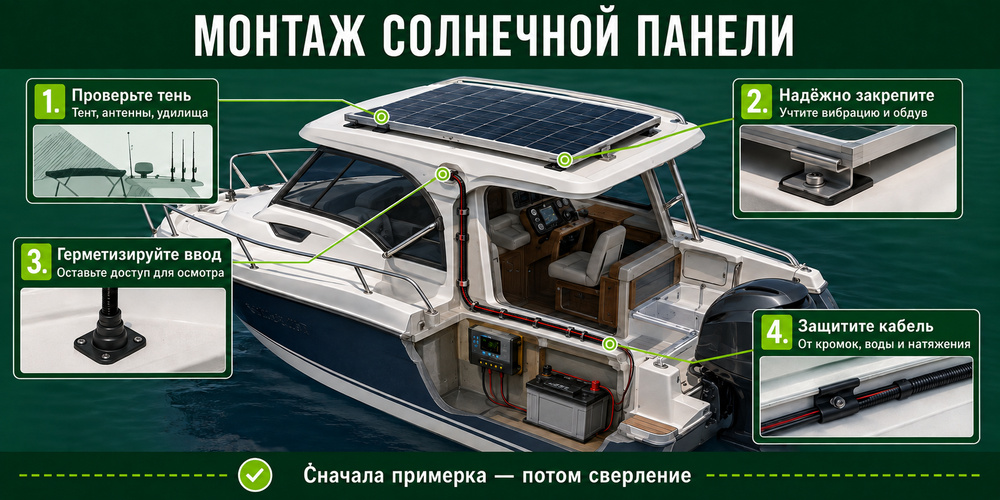

Где разместить модуль на судне

Главный враг выработки на лодке — тень. Антенна, дуга тента, мачта, удилище или открытая крышка люка могут перекрыть небольшую часть поверхности. Потеря мощности при этом бывает непропорционально большой. Причина связана с электрической структурой ячеек, работой байпасных диодов. Поэтому место оценивают для разных курсов и времени дня, а не по одному положению солнца.

Стационарный модуль ставят так, чтобы он не сужал проход, не мешал открывать рундуки, не попадал под снасти. Крепление рассчитывают на вибрацию, встречный поток воздуха. У жесткой панели оставляют предусмотренный изготовителем зазор для охлаждения. Для гибкой соблюдают требования к основанию и допустимому радиусу изгиба. Сильнее согнуть лист «по месту» нельзя.

Кабельную трассу планируют до сверления. Ввод располагают там, где его можно герметизировать с возможностью последующего осмотра. Провод не должен лежать на острой кромке, тянуться при открытии люка или собирать воду в разъеме. В местах движения применяют разгрузку натяжения, механическую защиту.

Установка и подключение по шагам

1. Составьте схему. Отметьте панель, контроллер, АКБ, аппараты защиты, выключатели, точки подключения нагрузок. Запишите Voc, рабочее напряжение, максимальный ток каждого компонента.
2. Проверьте совместимость. Voc, рабочее напряжение, ток массива должны оставаться в допустимых пределах контроллера с учетом необходимого запаса. Зарядный профиль должен соответствовать химии батареи.
3. Примерьте оборудование без сверления. Проверьте тень от тента, поручней, антенн, спиннингов. Убедитесь, что остается безопасный проход и доступ к крепежу.
4. Закрепите модуль. Используйте способ, который допускают производители панели и основания. Герметик не заменяет механический крепеж там, где он требуется конструкцией.
5. Проложите проводку. Защитите кабель от воды, ультрафиолета, вибрации, нагрева и острых кромок. Соединения размещайте так, чтобы их можно было осматривать.
6. Установите контроллер. Ему нужно сухое место с вентиляцией и короткая разумная трасса до батареи. Соблюдайте монтажные зазоры из инструкции.
7. Добавьте защиту цепей. Номиналы предохранителей, автоматов, разъединителей и сечение проводников определяют по максимальным токам, длине линии и руководствам оборудования. При аварии защита должна отключить ток до перегрева проводки.
8. Подключайте в заданной изготовителем очередности. Для многих MPPT-контроллеров сначала присоединяют батарейную сторону. Так устройство определяет напряжение системы. Затем подают PV. Например, такую последовательность прямо предписывает Victron для ряда SmartSolar и BlueSolar. При отключении порядок обратный. Для другой модели следуйте именно ее инструкции.
9. Настройте заряд. Выберите напряжение системы, тип АКБ, предел зарядного тока и остальные параметры, которые требует производитель накопителя.
10. Проверьте систему. Сверьте полярность мультиметром до подачи питания. После запуска проконтролируйте напряжение, ток заряда, нагрев соединений и показания контроллера при включенных бортовых потребителях.

Проект становится заметно сложнее, если схема включает несколько батарейных банков, мощный инвертор или литиевую АКБ с отдельной BMS. То же относится к заряду от генератора двигателя и автоматическому переключению источников. Ошибка здесь способна вывести из строя дорогое оборудование. Такую схему лучше проверить у специалиста по судовой электрике.

Ошибки, которые снижают отдачу или создают риск

Подключение панели прямо к аккумулятору

Обычный фотоэлектрический модуль нельзя считать зарядным устройством с подходящим алгоритмом для конкретной АКБ. В типовой системе между ним и батареей работает контроллер. Исключение возможно только для готового устройства со встроенной электроникой, если производитель прямо разрешает такой способ.

Покупка по пиковой мощности без энергобаланса

Надпись «200 Вт» относится к номинальному режиму испытаний, а не к гарантированной отдаче на палубе весь световой день. Тень, облачность, нагрев и угол падения света снижают генерацию. Поэтому проект строят от суточного расхода с разумным запасом, а не от красивого числа на этикетке.

Слишком тонкий или длинный кабель

Падение напряжения отнимает часть полезной энергии, а недопустимо слабый проводник может нагреваться. Особенно чувствительна низковольтная батарейная часть с большим током. Сечение считают для конкретной длины в обе стороны и максимальной нагрузки.

Игнорирование затенения

Поставить массив рядом с высокой антенной удобно механически, но не всегда разумно энергетически. Перед фиксацией проверьте несколько положений солнца. Если на судне неизбежны разные тени, схему соединения и число MPPT-входов подбирают с учетом этого сценария.

Неверные настройки для химии АКБ

AGM, жидкостные свинцово-кислотные и LiFePO4-батареи предъявляют разные требования к зарядке. Особенно опасно переносить значения из чужой схемы без проверки паспорта. Для литиевого накопителя также учитывают работу BMS и температурные ограничения.

Особенности эксплуатации в Новосибирской области

Летом солнечная подзарядка хорошо сочетается с длительными рыболовными выездами: оборудование работает много часов, а лодка часть времени стоит на точке. Но проектировать систему только по удачному июльскому дню нельзя. Облачность, дымка, тень от берега, низкое солнце в начале и конце сезона заметно меняют результат.

Для маршрутов по Новосибирскому водохранилищу или Оби разумно сохранить резервный способ зарядки. Им может быть генератор подвесного мотора, береговое зарядное устройство либо другой предусмотренный судовой системой источник. Солнечный модуль тогда снижает дефицит энергии. При отказе одного источника борт не останется без связи и навигации.

Холодная погода требует отдельной проверки массива: напряжение холостого хода фотоэлектрических модулей растет при снижении температуры. Максимальный Voc рассчитывают по данным производителя, чтобы входной предел контроллера не был превышен даже в неблагоприятном режиме.

Проверка и обслуживание

После установки запишите исходные показания в ясную погоду: PV-напряжение, зарядный ток, напряжение на клеммах АКБ. Эти данные пригодятся для диагностики. Если позднее выработка резко снизится, проще понять, связана проблема с погодой, загрязнением, контактом или настройкой.

Перед сезоном и после жесткой эксплуатации осматривайте крепления, кабельные вводы, предохранители, разъемы, места опрессовки. Следы нагрева, зелень или белый налет на контактах, растрескавшаяся изоляция, ослабший крепеж требуют внимания. Поверхность модуля очищают способом, который разрешает изготовитель, без абразивов.

Полезен и простой тест под нагрузкой. Включите привычный набор приборов, посмотрите ток потребления, затем сравните его с зарядным током при текущем освещении. Так видно, покрывает ли генерация текущий расход или батарея продолжает разряжаться.

Что подобрать вместе с системой

Солнечная установка должна учитывать всю бортовую электрику: насосы, приборы контроля, освещение, холодильник, розетки, будущие потребители. Поэтому до покупки полезно составить полный список оборудования и определить одновременную нагрузку. В каталоге Seanovo можно сверить оснащение лодки и подобрать связанные позиции. Тогда в расчет не придется закладывать абстрактный набор приборов.

Для катеров с развитой электросистемой имеет смысл отдельно посмотреть аксессуары для лодок и катеров: в разделе есть палубное оборудование, электрооборудование, помпы, насосы, приборы контроля и другие потребители. Их паспортные токи помогут точнее посчитать суточный бюджет перед выбором солнечной части.

Практичный порядок такой: сначала определить реальные нагрузки, затем емкость батареи, после этого — мощность массива, контроллер, кабели и защиту. Тогда солнечная система становится частью лодочной электрики, а не отдельным аксессуаром, который работает только в идеальную погоду.

FAQ: частые вопросы о солнечных батареях на лодке

Можно ли подключить солнечную панель напрямую к аккумулятору?

Для обычного модуля типовая схема предусматривает контроллер заряда между источником и АКБ. Прямое соединение допустимо только для готового изделия со встроенным регулятором, если такой режим явно указан изготовителем.

Хватит ли панели 100 Вт для эхолота и холодильника?

По одной номинальной мощности ответить нельзя. Нужно сложить суточный расход приборов в Вт·ч, учесть солнечные условия и потери, затем сравнить результат с ожидаемой генерацией. Холодильники особенно различаются по реальному потреблению из-за режима компрессора и температуры окружающего воздуха.

Что лучше для лодки: MPPT или PWM?

MPPT обычно дает больше свободы при подборе напряжения массива. Он эффективнее использует доступную мощность в переменных условиях. PWM проще. Выбор делают по параметрам панелей, АКБ, бюджету, площади размещения. Входные пределы конкретного устройства превышать нельзя.

Работает ли солнечная батарея в пасмурную погоду?

Да, но ее отдача снижается вместе с освещенностью. Поэтому номинал на шильдике нельзя воспринимать как постоянную мощность. Для автономных поездок предусматривают запас энергии и резервный способ зарядки.

Можно ли заряжать от солнца тяговый аккумулятор электромотора?

Технически можно, если контроллер и зарядный профиль совместимы с батареей. Практическое ограничение — энергия: тяговый привод расходует много, а площадь небольшой лодки невелика. Сначала сравните суточный расход мотора с реальной ожидаемой генерацией.

Нужно ли отключать систему на зиму?

Ответ зависит от контроллера, типа АКБ, температуры хранения и схемы стоянки. Руководства оборудования имеют приоритет. Если батарею снимают, перед ее отключением обычно требуется сначала снять PV-питание с контроллера; точную последовательность берут из инструкции вашей модели.

Можно ли ставить гибкую панель прямо на ПВХ-баллон?

Без прямого разрешения производителей панели и лодки такое решение лучше не считать универсальным. Баллон меняет форму, нагревается, испытывает удары и изгибы. Для небольшой ПВХ-лодки часто проще сделать съемное крепление или использовать переносной комплект на стоянке.

Хорошо рассчитанная солнечная система не обещает полной автономности при любой погоде. Ее задача конкретнее: восполнять измеримую часть суточного расхода, беречь запас энергии в АКБ и давать больше времени на воде без лишнего запуска двигателя. Начните с энергобаланса — он сразу покажет, какой комплект имеет смысл именно для вашей лодки.
